產品概述：

　　TF系列磁翻板液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。本系列的液位計可以做到高密封，防泄漏以及適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP 等材料及進口元件，具有可靠性和抗腐蝕性能。 磁翻板液位計是根據國內外同類產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。本儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。TF系列磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。

　　測量范圍：

　　TF系列磁翻板液位計測量范圍：300~12500mm

　　精確度：指示±10mm

　　測量原理：浮力原理、磁耦合傳感技術

　　測量介質：各種液體及腐蝕、易燃易爆液體介質

　　輸出形式：現場顯示、報警、變送器輸出

　　工作壓力：≤6.3Mpa

　　介質溫度：≤450℃

　　介質密度：≥0.45g/cm3

　　介質粘度：≤0.15pa·s

　　防爆等級：Exd Ⅱ BT6.ExiacT6

　　防護等級：IP66

　　材質：各種牌號不銹鋼、PVC等

　　連接方式：法蘭DN20、DN25（松套）

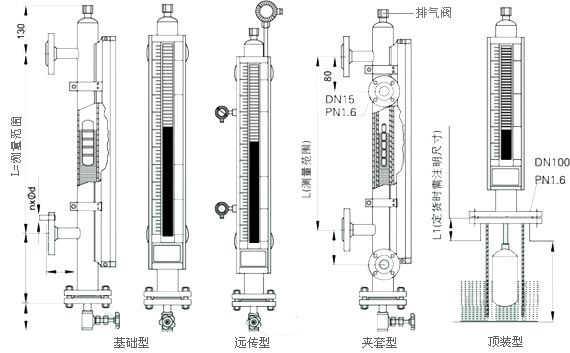

　　安裝方式：側裝 /頂裝

　　技術參數：

　　安裝形式內容 側裝式 頂裝式

　　安裝間距

　　(測量范圍) 500,800,1100,1400,1700,

　　2000,2500,3000,3500,4000,

　　4500,5000,5500,6000mm 500,800,1100,1400,1700,

　　2000,2500,3000mm

　　工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa

　　介質密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3

　　連接法蘭 不銹鋼 法蘭 20-40(D N 20 P N 4.0)

　　(GB9119-88) 法蘭 200-25(D N 200 P N 2.5)

　　(GB9119-88)

　　ABS 法蘭 20-10(D N 20 P N 1.0) (GB9119-88) 法蘭 200-6(D N 200 P N 0.6)

　　(GB9119-88)

　　主體材料 ABS( 工作壓力 0.6MPa) 1Cr18Ni9T

　　介質溫度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )

　　環境溫度 -40 ℃ ~+70 ℃

　　示值誤差 ± 10mm

　　介質粘度 ≤ 1st(10 - 4 m/s)

　　上下限開關

　　輸出 1. 控制靈敏度 : 10mm

　　2. 輸出接點容量 : AC220V2A

　　3. 接點壽命 : 5 × 10 4

　　電遠傳連續顯示 1. 精度 : ± 1.5%

　　2. 輸出負載 : 750

　　3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源

　　4~20mA 輸出 ,24VDC 二線制

　　4. 防爆特征 ia Ⅱ CT4 本質安全型
